L’usine de ciment EAST Hope utilise un ventilateur à coussin d’air de 75 kW pour le processus de désulfuration
1 jeu de ventilateurs à suspension pneumatique RAETTS EXPL100-08, puissance du moteur 75 kW (puissance de fonctionnement réelle 64,5 kW), pour remplacer le jeu d’origine de ventilateur Roots à trois lobes, puissance du moteur 110 kW. Après la rénovation du ventilateur, les coûts de maintenance peuvent être économisés. Le coût de maintenance d’un ventilateur de racines unitaire (huile lubrifiante, roulement/courroie, taux de défaillance 1 fois/an) est de 10 000 RMB/an. Après remplacement, il peut économiser 277 200 kWh d’électricité et des coûts de maintenance de 10 000 RMB/an. La théorie globale des économies de coûts annuelles peut atteindre 150 519,6 RMB.

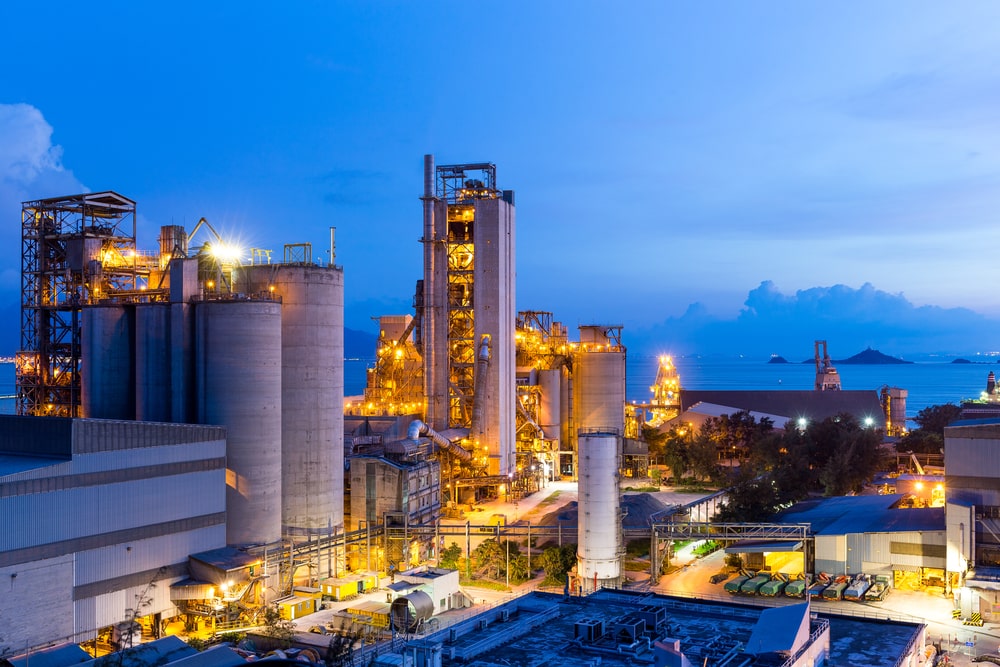

Situation du site
East Hope Chongqing Zhengyang New Material Co., Ltd. (abréviation : East Hope Qianjiang Cement) est une entreprise par actions investie conjointement par East Hope Group et Chongqing Wujiang Electric Power Co., Ltd. La société est située dans le parc industriel de Zhengyang, District de Qianjiang, Chongqing, et a été enregistré en août 2009. Il couvre une superficie d’environ 1 600 mu. L’investissement total estimé du projet est supérieur à 10 milliards de RMB. Une fois terminé et mis en production, il peut réaliser un revenu de vente annuel d’environ 10 milliards de RMB et un bénéfice et des impôts de 2 milliards de RMB.
Les sous-projets en construction ou prévus par l’entreprise sont une production annuelle de 360 000 tonnes de PVC, 300 000 tonnes de soude caustique à membrane ionique, 600 000 tonnes de carbure de calcium, 300 MW de puissance thermique, 1 million de tonnes de ciment, 1 million de tonnes d’hydroxyde d’aluminium. , et les mines de calcaire, les mines de charbon, les mines de sel, la bauxite et les produits des projets ci-dessus sont produits comme matières premières les uns pour les autres, réalisant le partage des ressources, les avantages complémentaires, les économies d’énergie et la réduction des émissions, et transformant les déchets en trésor. Il s’agit d’un projet d’industrie du recyclage avec un grand potentiel de développement.
Solutions de remplacement
Dans ce cas, le ventilateur à palier pneumatique RAETTS est utilisé dans la transformation technique par Dongfang Hope Qianjiang Cement d’une livraison externe de charbon éolien. Dongfang Hope Qianjiang Cement Co., Ltd. (Zhengyang New Materials) (unité consommatrice d’énergie) prévoit de remplacer le ventilateur pour obtenir des effets d’économie d’énergie. Avant le remplacement, ils ont utilisé un ventilateur Roots à trois lobes et la quantité est de 1 ensemble. L’état de fonctionnement est 1 pour l’utilisation et 0 pour la veille, fonctionnement continu 24h/24 ; en fonction des conditions de fonctionnement de l’équipement, le calcul et la sélection de RAETTS sont présentés dans la figure ci-dessous :
Il ressort de la figure ci-dessus que, selon le tableau et le graphique de calcul de la consommation électrique, la puissance de fonctionnement réelle est de 66,3 kWh, ce qui peut répondre aux exigences d’utilisation.
Le système de soufflage utilisé dans la transformation d’économie d’énergie prévue : Souffleur à roulement à air RAETTS EXPL100-08, la quantité est de 1 ensemble et les paramètres de performance pertinents sont les suivants : La figure suivante montre la comparaison des soufflantes avant et après la transformation technique :
Le ventilateur utilisé dans cette solution de remplacement : le ventilateur centrifuge à suspension pneumatique RAETTS EXPL100-08, la quantité est de 1 jeu et les paramètres de performance pertinents sont les suivants : 1 jeu de ventilateur Roots à trois lobes est actuellement utilisé par l’entreprise consommatrice d’énergie :
Volume d’air : 55×1=55m³/min
Pression : 68,6 kpa ;
Puissance du moteur : 105×1=105kw (puissance de fonctionnement réelle 105kw)
Rapport puissance/débit d’air : 105÷55=1,91kw (m³/min) ;
Selon la situation réelle de l’entreprise consommatrice d’énergie, si vous utilisez un ventilateur à roulement à suspension pneumatique à conversion de fréquence à aimant permanent à grande vitesse, les paramètres seront :
Débit d’air : 55 m³/min
Pression : 78,4 kpa ;
Puissance réelle du moteur : 66,3 × 1 = 66,3 kW (puissance de fonctionnement réelle 64,5 kW)
Rapport puissance/débit d’air : 66,3÷55=1,21kw (m³/min) ;
Effet d’économie d’énergie
Prévision d’économie d’énergie après remplacement du ventilateur :
Économie d’énergie par heure : 【1,91kw (m³/min)-1,21kw (m³/min)】×55m³/min=38,5kwh
Économie d’électricité annuelle : 38,5 kWh×1 unité×24h/j×300=277 200 kWh (calculée sur la base de 300 jours d’autonomie par an)
Coût de l’électricité économisé chaque année : 277 200 kWh × 0,543 RMB/kWh (prix moyen global de l’électricité) = 150 519,6 RMB
1 jeu d’EXPL100-08, puissance du moteur 75 kW (puissance de fonctionnement réelle 64,5 kW), ventilateur à roulement à suspension pneumatique, pour remplacer le jeu d’origine de ventilateur Roots à trois lobes, puissance du moteur 110 kW. Après avoir remplacé le ventilateur, les coûts de maintenance peuvent être économisés. Le coût de maintenance d’une unité (huile lubrifiante, roulement/courroie, taux de défaillance 1 fois/an) est de 10 000 RMB/an. Après remplacement, il peut économiser 277 200 kWh d’électricité et des coûts de maintenance de 10 000 RMB/an. La théorie globale des économies de coûts annuelles peut atteindre 150 519,6 RMB.
